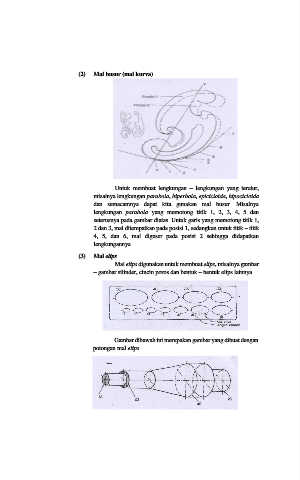

(2) Mal busur (mal kurva)
Untuk membuat lengkungan – lengkungan yang teratur,
misalnya lengkungan parabola, hiperbola, epicicloida, hipocicloida
dan semacamnya dapat kita gunakan mal busur. Misalnya
lengkungan parabola yang memotong titik 1, 2, 3, 4, 5 dan
seterusnya pada gambar diatas. Untuk garis yang memotong titik 1,
2 dan 3, mal ditempatkan pada posisi 1, sedangkan untuk titik – titik
4, 5, dan 6, mal digeser pada posisi 2 sehingga didapatkan
lengkungannya.
(3) Mal elips
Mal elips digunakan untuk membuat elips, misalnya gambar
– gambar silinder, cincin poros dan bentuk – bentuk elips lainnya.
Gambar dibawah ini merupakan gambar yang dibuat dengan
potongan mal elips.
