tidak lurus lagi. Oleh karena itu, jangan sekali – kali memotong dengan
menggunakan mistar gambar, pakailah mistar pemotong yang khusus!
 Mistar segitig terbuat dari plastik atau mika, sehingga pada ujungnya
sering terjadi perubahan bentuk (membengkok); mungkin karena jatuh,
perubahan temperatur atau tekanan – tekanan yang menyebabkan
perubahan bentuk. Biasanya perubahan ini tidak terlihat, tetapi bila
mistar itu kita pakai maka akan terjadi ketidaksejajaran dalam menarik

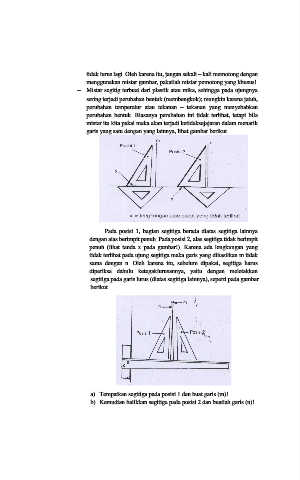

garis yang satu dengan yang lainnya, lihat gambar berikut.

Pada posisi 1, bagian segitiga berada diatas segitiga lainnya
dengan alas berimpit penuh. Pada posisi 2, alas segitiga tidak berimpit
penuh (lihat tanda x pada gambar!). Karena ada lengkungan yang
tidak terlihat pada ujung segitiga maka garis yang dihasilkan m tidak
sama dengan n. Oleh karena itu, sebelum dipakai, segitiga harus
diperiksa dahulu ketegaklurusannya, yaitu dengan meletakkan
segitiga pada garis lurus (diatas segitiga lainnya), seperti pada gambar
berikut.

a) Tempatkan segitiga pada posisi 1 dan buat garis (m)!
b) Kemudian balikkan segitiga pada posisi 2 dan buatlah garis (n)!
