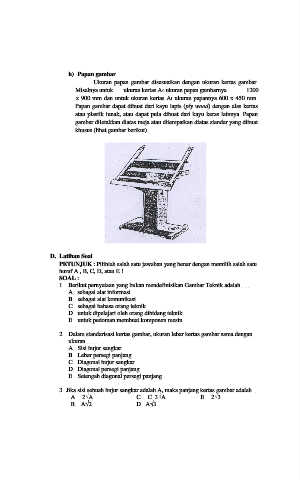

h) Papan gambar
Ukuran papan gambar disesuaikan dengan ukuran kertas gambar.
Misalnya untuk ukuran kertas A0 ukuran papan gambarnya 1200
x 900 mm dan untuk ukuran kertas A1 ukuran papannya 600 x 450 mm.
Papan gambar dapat dibuat dari kayu lapis (ply wood) dengan alas kertas
atau plastik lunak, atau dapat pula dibuat dari kayu keras lainnya. Papan
gambar diletakkan diatas meja atau ditempatkan diatas standar yang dibuat
khusus (lihat gambar berikut).

D. Latihan Soal
PETUNJUK : Pilihlah salah satu jawaban yang benar dengan memilih salah satu
huruf A , B, C, D, atau E !
SOAL :
1. Berikut pernyataan yang bukan mendefinisikan Gambar Teknik adalah .....
A. sebagai alat informasi
B. sebagai alat komunikasi
C. sebagai bahasa orang teknik
D. untuk dipelajari oleh orang dibidang teknik
E. untuk pedoman membuat komponen mesin

2. Dalam standarisasi kertas gambar, ukuran lebar kertas gambar sama dengan
ukuran ........
A. Sisi bujur sangkar
B. Lebar persegi panjang
C. Diagonal bujur sangkar
D. Diagonal persegi panjang
E. Setengah diagonal persegi panjang

3. Jika sisi sebuah bujur sangkar adalah A, maka panjang kertas gambar adalah ...
A. 2√A C. C. 3√A E. 2√3
B. A√2 D. A√3
