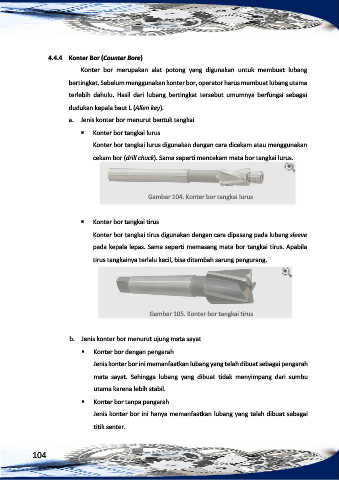

4.4.4 Konter Bor (Counter Bore)
Konter bor merupakan alat potong yang digunakan untuk membuat lubang

bertingkat. Sebelum menggunakan konter bor, operator harus membuat lubang utama

terlebih dahulu. Hasil dari lubang bertingkat tersebut umumnya berfungsi sebagai
dudukan kepala baut L (Allen key).

a. Jenis konter bor menurut bentuk tangkai

 Konter bor tangkai lurus

Konter bor tangkai lurus digunakan dengan cara dicekam atau menggunakan

cekam bor (drill chuck). Sama seperti mencekam mata bor tangkai lurus.

Gambar 104. Konter bor tangkai lurus

 Konter bor tangkai tirus
Konter bor tangkai tirus digunakan dengan cara dipasang pada lubang sleeve

pada kepala lepas. Sama seperti memasang mata bor tangkai tirus. Apabila

tirus tangkainya terlalu kecil, bisa ditambah sarung pengurang.

Gambar 105. Konter bor tangkai tirus

b. Jenis konter bor menurut ujung mata sayat

 Konter bor dengan pengarah

Jenis konter bor ini memanfaatkan lubang yang telah dibuat sebagai pengarah

mata sayat. Sehingga lubang yang dibuat tidak menyimpang dari sumbu
utama karena lebih stabil.

 Konter bor tanpa pengarah

Jenis konter bor ini hanya memanfaatkan lubang yang telah dibuat sebagai

titik senter.
