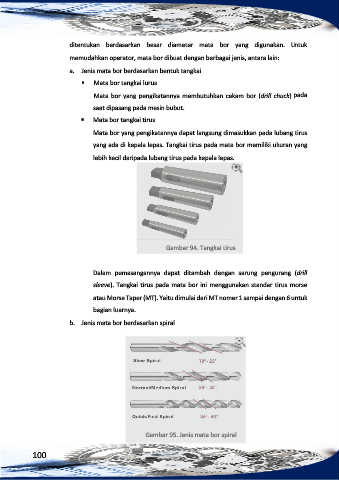

Page 100 - Modul E-Learning Pemesinan Bubut Kelas XI SMK Kurikulum 2013

ditentukan berdasarkan besar diameter mata bor yang digunakan. Untuk

memudahkan operator, mata bor dibuat dengan berbagai jenis, antara lain:
a. Jenis mata bor berdasarkan bentuk tangkai

 Mata bor tangkai lurus

Mata bor yang pengikatannya membutuhkan cekam bor (drill chuck) pada
saat dipasang pada mesin bubut.

 Mata bor tangkai tirus

Mata bor yang pengikatannya dapat langsung dimasukkan pada lubang tirus

yang ada di kepala lepas. Tangkai tirus pada mata bor memiliki ukuran yang

lebih kecil daripada lubang tirus pada kepala lepas.

Gambar 94. Tangkai tirus

Dalam pemasangannya dapat ditambah dengan sarung pengurang (drill

sleeve). Tangkai tirus pada mata bor ini menggunakan standar tirus morse
atau Morse Taper (MT). Yaitu dimulai dari MT nomer 1 sampai dengan 6 untuk

bagian luarnya.

b. Jenis mata bor berdasarkan spiral

Gambar 95. Jenis mata bor spiral

100
