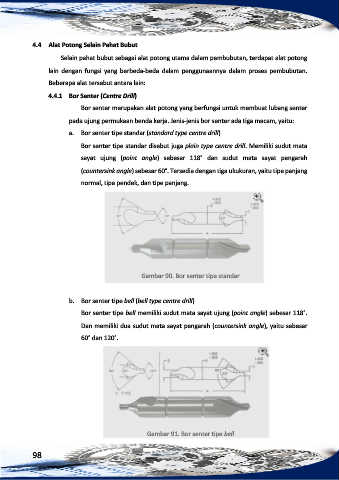

4.4 Alat Potong Selain Pahat Bubut

Selain pahat bubut sebagai alat potong utama dalam pembubutan, terdapat alat potong
lain dengan fungsi yang berbeda-beda dalam penggunaannya dalam proses pembubutan.

Beberapa alat tersebut antara lain:

4.4.1 Bor Senter (Centre Drill)
Bor senter merupakan alat potong yang berfungsi untuk membuat lubang senter

pada ujung permukaan benda kerja. Jenis-jenis bor senter ada tiga macam, yaitu:

a. Bor senter tipe standar (standard type centre drill)

Bor senter tipe standar disebut juga plain type centre drill. Memiliki sudut mata

sayat ujung (point angle) sebesar 118° dan sudut mata sayat pengarah
(countersink angle) sebesar 60°. Tersedia dengan tiga ukukuran, yaitu tipe panjang

normal, tipe pendek, dan tipe panjang.

Gambar 90. Bor senter tipe standar

b. Bor senter tipe bell (bell type centre drill)

Bor senter tipe bell memiliki sudut mata sayat ujung (point angle) sebesar 118°.
Dan memiliki dua sudut mata sayat pengarah (countersink angle), yaitu sebesar

60° dan 120°.

Gambar 91. Bor senter tipe bell
