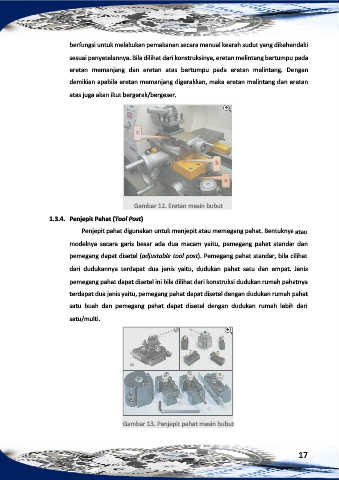

berfungsi untuk melakukan pemakanan secara manual kearah sudut yang dikehendaki
sesuai penyetelannya. Bila dilihat dari konstruksinya, eretan melintang bertumpu pada
eretan memanjang dan eretan atas bertumpu pada eretan melintang. Dengan
demikian apabila eretan memanjang digerakkan, maka eretan melintang dan eretan
atas juga akan ikut bergerak/bergeser.
Gambar 12. Eretan mesin bubut
1.3.4. Penjepit Pahat (Tool Post)
Penjepit pahat digunakan untuk menjepit atau memegang pahat. Bentuknya atau
modelnya secara garis besar ada dua macam yaitu, pemegang pahat standar dan
pemegang dapat disetel (adjustable tool post). Pemegang pahat standar, bila dilihat
dari dudukannya terdapat dua jenis yaitu, dudukan pahat satu dan empat. Jenis
pemegang pahat dapat disetel ini bila dilihat dari konstruksi dudukan rumah pahatnya
terdapat dua jenis yaitu, pemegang pahat dapat disetel dengan dudukan rumah pahat
satu buah dan pemegang pahat dapat disetel dengan dudukan rumah lebih dari
satu/multi.
Gambar 13. Penjepit pahat mesin bubut
