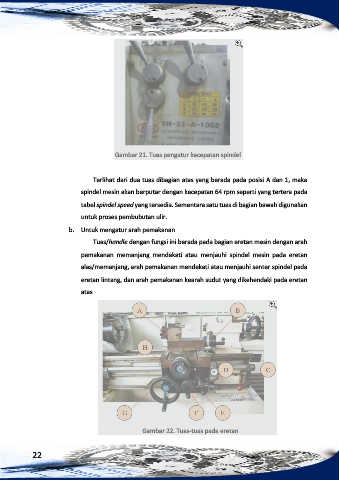

Gambar 21. Tuas pengatur kecepatan spindel

Terlihat dari dua tuas dibagian atas yang berada pada posisi A dan 1, maka

spindel mesin akan berputar dengan kecepatan 64 rpm seperti yang tertera pada

tabel spindel speed yang tersedia. Sementara satu tuas di bagian bawah digunakan
untuk proses pembubutan ulir.

b. Untuk mengatur arah pemakanan

Tuas/handle dengan fungsi ini berada pada bagian eretan mesin dengan arah

pemakanan memanjang mendekati atau menjauhi spindel mesin pada eretan

alas/memanjang, arah pemakanan mendekati atau menjauhi senter spindel pada
eretan lintang, dan arah pemakanan kearah sudut yang dikehendaki pada eretan

atas

Gambar 22. Tuas-tuas pada eretan
