Keterangan:

A = Tool post (sebagai rumah pahat)

B = Tuas eretan atas (pemakanan kearah sudut yang dikehendaki saat

pembubutan tirus)

C = Tuas penggerak utama (sebagai tuas saklar menghidupkan/mematikan

mesin dan pengatur arah putaran spindel)
D = Tuas otomatis ulir (sebagai pengatur jalan pemakanan otomatis ulir saat

melakukan pembubutan ulir.

E = Tuas pompa oli (sebagai penyalur oli ke bagian eretan.
F = Tuas otomatis arah melintang (sebagai saklar penggerak otomatis pada

eretan arah melintang/sumbu X)

G = Tuas eretan memanjang (sebagai penggerak sumbu Y pada pahat/ eretan

arah kanan-kiri)

H = Tuas eretan melintang (sebagai penggerak sumbu X pada pahat/ eretan arah
maju-mundur)

c. Untuk menyalakan dan mematikan mesin (Gambar 22 C)

d. Untuk mengatur kecepatan pemakanan secara otomatis
e. Untuk mengatur penguliran

Tuas ini berada pada bagian kepala tetap berdekatan dengan tuas pengatur

kecepatan spindel yang berguna untuk menyesuaikan pemakanan dan arah

pemakanan dengan parameter penguliran yang diharapkan.

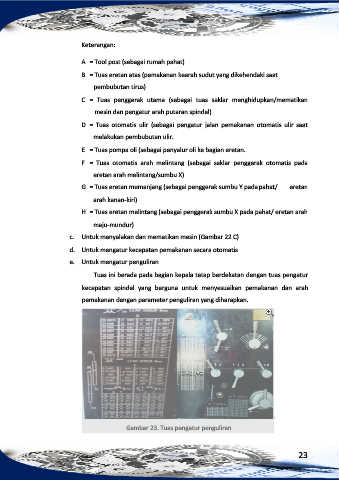

Gambar 23. Tuas pengatur penguliran
