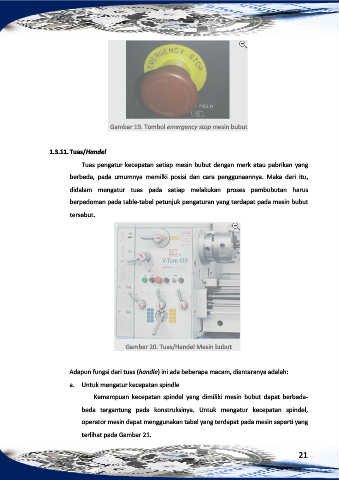

Page 21 - Modul E-Learning Pemesinan Bubut Kelas XI SMK Kurikulum 2013

Gambar 19. Tombol emergency stop mesin bubut

1.3.11. Tuas/Handel

Tuas pengatur kecepatan setiap mesin bubut dengan merk atau pabrikan yang

berbeda, pada umumnya memilki posisi dan cara penggunaannya. Maka dari itu,

didalam mengatur tuas pada setiap melakukan proses pembubutan harus
berpedoman pada table-tabel petunjuk pengaturan yang terdapat pada mesin bubut

tersebut.

Gambar 20. Tuas/Handel Mesin bubut

Adapun fungsi dari tuas (handle) ini ada beberapa macam, diantaranya adalah:

a. Untuk mengatur kecepatan spindle

Kemampuan kecepatan spindel yang dimiliki mesin bubut dapat berbeda-

beda tergantung pada konstruksinya. Untuk mengatur kecepatan spindel,

operator mesin dapat menggunakan tabel yang terdapat pada mesin seperti yang
terlihat pada Gambar 21.

21
