diameter major dan kisar ulir. Misalnya ulir M5x0,8 berarti ulir metris dengan diameter

                         mayor 5 mm dan kisar (pitch) 0,8 mm.

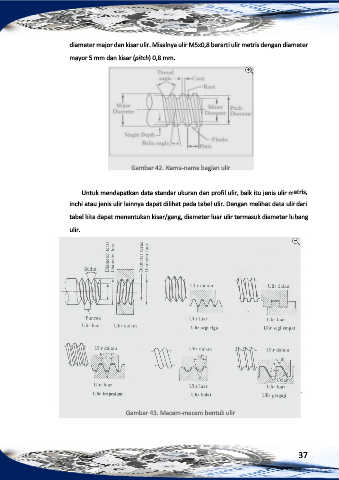

                                               Gambar 42. Nama-nama bagian ulir


                             Untuk mendapatkan data standar ukuran dan profil ulir, baik itu jenis ulir metris,

                         inchi atau jenis ulir lainnya dapat dilihat pada tabel ulir. Dengan melihat data ulir dari
                         tabel kita dapat menentukan kisar/gang, diameter luar ulir termasuk diameter lubang

                         ulir.






































                                             Gambar 43. Macam-macam bentuk ulir





                                                                                                         37
