2.2.7. Pembubutan Oval/Profil
Jenis pekerjaan pembubutan profil adalah proses pembubutan yang dilakukan
untuk menghasilkan berbagai macam bentuk profil produk. Proses pembubutan dapat
dilakukan secara manual menggerakan eretan secara bersamaan/simultan. Cara ini
memerlukan tingkat ketrampilan operator yang lebih tinggi dan dengan resiko yang
lebih tinggi juga. Selain itu dapat juga menggunakan pahat khusus profil, yaitu pahat
yang sudah dibentuk sesuai dengan bentuk profil benda kerja yang diinginkan. Jenis
pekerjaan pembubutan profil dengan menggunakan mesin bubut manual akan sulit
mendapatkan ukuran yang tepat dan seragam. Sehingga lebih disarankan pembuatan
bentuk profil lebih baik menggunakan mesin bubut CNC.

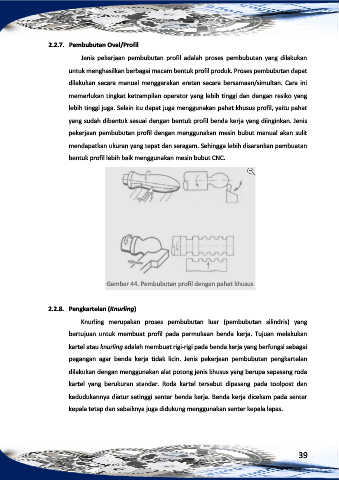

Gambar 44. Pembubutan profil dengan pahat khusus
2.2.8. Pengkartelan (Knurling)
Knurling merupakan proses pembubutan luar (pembubutan silindris) yang
bertujuan untuk membuat profil pada permukaan benda kerja. Tujuan melakukan
kartel atau knurling adalah membuat rigi-rigi pada benda kerja yang berfungsi sebagai
pegangan agar benda kerja tidak licin. Jenis pekerjaan pembubutan pengkartelan
dilakukan dengan menggunakan alat potong jenis khusus yang berupa sepasang roda
kartel yang berukuran standar. Roda kartel tersebut dipasang pada toolpost dan
kedudukannya diatur setinggi senter benda kerja. Benda kerja dicekam pada senter
kepala tetap dan sebaiknya juga didukung menggunakan senter kepala lepas.
