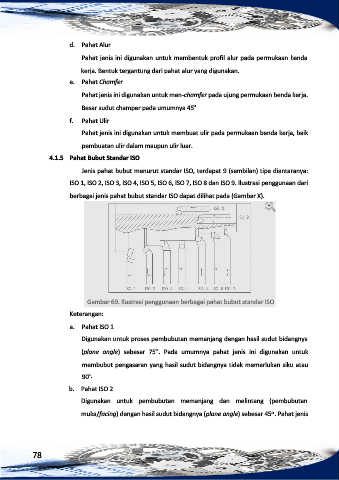

Page 78 - Modul E-Learning Pemesinan Bubut Kelas XI SMK Kurikulum 2013

d. Pahat Alur

Pahat jenis ini digunakan untuk membentuk profil alur pada permukaan benda
kerja. Bentuk tergantung dari pahat alur yang digunakan.

e. Pahat Chamfer

Pahat jenis ini digunakan untuk men-chamfer pada ujung permukaan benda kerja.
Besar sudut champer pada umumnya 45
o
f. Pahat Ulir

Pahat jenis ini digunakan untuk membuat ulir pada permukaan benda kerja, baik

pembuatan ulir dalam maupun ulir luar.

4.1.5 Pahat Bubut Standar ISO
Jenis pahat bubut menurut standar ISO, terdapat 9 (sembilan) tipe diantaranya:

ISO 1, ISO 2, ISO 3, ISO 4, ISO 5, ISO 6, ISO 7, ISO 8 dan ISO 9. Ilustrasi penggunaan dari

berbagai jenis pahat bubut standar ISO dapat dilihat pada (Gambar X).

Gambar 69. Ilustrasi penggunaan berbagai pahat bubut standar ISO

Keterangan:
a. Pahat ISO 1

Digunakan untuk proses pembubutan memanjang dengan hasil sudut bidangnya

o
(plane angle) sebesar 75 . Pada umumnya pahat jenis ini digunakan untuk
membubut pengasaran yang hasil sudut bidangnya tidak memerlukan siku atau

o
90 .
b. Pahat ISO 2

Digunakan untuk pembubutan memanjang dan melintang (pembubutan

o
muka/facing) dengan hasil sudut bidangnya (plane angle) sebesar 45 . Pahat jenis
