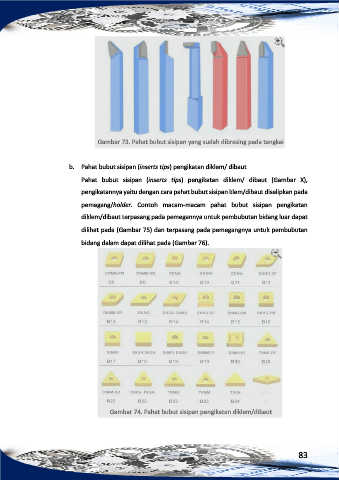

Gambar 73. Pahat bubut sisipan yang sudah dibrasing pada tangkai
b. Pahat bubut sisipan (inserts tips) pengikatan diklem/ dibaut
Pahat bubut sisipan (inserts tips) pengikatan diklem/ dibaut (Gambar X),
pengikatannya yaitu dengan cara pahat bubut sisipan klem/dibaut diselipkan pada
pemegang/holder. Contoh macam-macam pahat bubut sisipan pengikatan
diklem/dibaut terpasang pada pemegannya untuk pembubutan bidang luar dapat
dilihat pada (Gambar 75) dan terpasang pada pemegangnya untuk pembubutan
bidang dalam dapat dilihat pada (Gambar 76).
Gambar 74. Pahat bubut sisipan pengikatan diklem/dibaut
