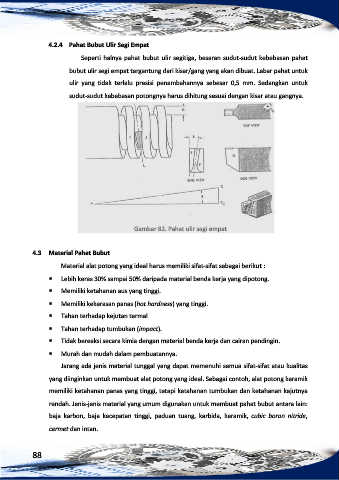

Page 88 - Modul E-Learning Pemesinan Bubut Kelas XI SMK Kurikulum 2013

4.2.4 Pahat Bubut Ulir Segi Empat

Seperti halnya pahat bubut ulir segitiga, besaran sudut-sudut kebebasan pahat
bubut ulir segi empat tergantung dari kisar/gang yang akan dibuat. Lebar pahat untuk

ulir yang tidak terlalu presisi penambahannya sebesar 0,5 mm. Sedangkan untuk

sudut-sudut kebebasan potongnya harus dihitung sesuai dengan kisar atau gangnya.

Gambar 82. Pahat ulir segi empat

4.3 Material Pahat Bubut

Material alat potong yang ideal harus memiliki sifat-sifat sebagai berikut :

 Lebih keras 30% sampai 50% daripada material benda kerja yang dipotong.

 Memiliki ketahanan aus yang tinggi.
 Memiliki kekerasan panas (hot hardness) yang tinggi.

 Tahan terhadap kejutan termal

 Tahan terhadap tumbukan (impact).

 Tidak bereaksi secara kimia dengan material benda kerja dan cairan pendingin.
 Murah dan mudah dalam pembuatannya.

Jarang ada jenis material tunggal yang dapat memenuhi semua sifat-sifat atau kualitas

yang diinginkan untuk membuat alat potong yang ideal. Sebagai contoh, alat potong keramik

memiliki ketahanan panas yang tinggi, tetapi ketahanan tumbukan dan ketahanan kejutnya
rendah. Jenis-jenis material yang umum digunakan untuk membuat pahat bubut antara lain:

baja karbon, baja kecepatan tinggi, paduan tuang, karbida, keramik, cubic boron nitride,

cermet dan intan.
