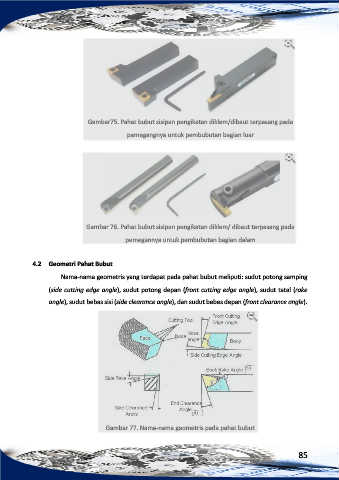

Gambar75. Pahat bubut sisipan pengikatan diklem/dibaut terpasang pada
pemegangnya untuk pembubutan bagian luar
Gambar 76. Pahat bubut sisipan pengikatan diklem/ dibaut terpasang pada
pemegannya untuk pembubutan bagian dalam
4.2 Geometri Pahat Bubut
Nama-nama geometris yang terdapat pada pahat bubut meliputi: sudut potong samping
(side cutting edge angle), sudut potong depan (front cutting edge angle), sudut tatal (rake
angle), sudut bebas sisi (side clearance angle), dan sudut bebes depan (front clearance angle).
Gambar 77. Nama-nama geometris pada pahat bubut
