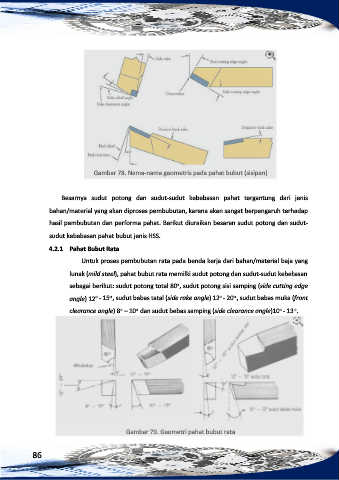

Gambar 78. Nama-nama geometris pada pahat bubut (sisipan)
Besarnya sudut potong dan sudut-sudut kebebasan pahat tergantung dari jenis
bahan/material yang akan diproses pembubutan, karena akan sangat berpengaruh terhadap
hasil pembubutan dan performa pahat. Berikut diuraikan besaran sudut potong dan sudut-
sudut kebebasan pahat bubut jenis HSS.
4.2.1 Pahat Bubut Rata
Untuk proses pembubutan rata pada benda kerja dari bahan/material baja yang
lunak (mild steel), pahat bubut rata memilki sudut potong dan sudut-sudut kebebasan
o
sebagai berikut: sudut potong total 80 , sudut potong sisi samping (side cutting edge
o
o
o
o
angle) 12 - 15 , sudut bebas tatal (side rake angle) 12 - 20 , sudut bebas muka (front
o
o
o
clearance angle) 8 – 10 dan sudut bebas samping (side clearance angle)10 - 13 .
o
Gambar 79. Geometri pahat bubut rata
