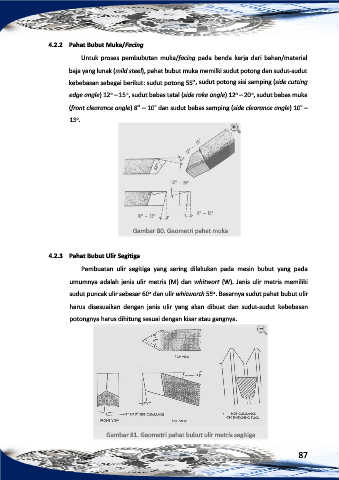

4.2.2 Pahat Bubut Muka/Facing
Untuk proses pembubutan muka/facing pada benda kerja dari bahan/material
baja yang lunak (mild steel), pahat bubut muka memilki sudut potong dan sudut-sudut
kebebasan sebagai berikut: sudut potong 55 , sudut potong sisi samping (side cutting
o
o
o
o
o
edge angle) 12 – 15 , sudut bebas tatal (side rake angle) 12 – 20 , sudut bebas muka
o
o
(front clearance angle) 8 – 10 dan sudut bebas samping (side clearance angle) 10 –
o
o
13 .
Gambar 80. Geometri pahat muka
4.2.3 Pahat Bubut Ulir Segitiga
Pembuatan ulir segitiga yang sering dilakukan pada mesin bubut yang pada
umumnya adalah jenis ulir metris (M) dan whitwort (W). Jenis ulir metris memiliki
o
sudut puncak ulir sebesar 60 dan ulir whitworth 55 . Besarnya sudut pahat bubut ulir
o
harus disesuaikan dengan jenis ulir yang akan dibuat dan sudut-sudut kebebasan
potongnya harus dihitung sesuai dengan kisar atau gangnya.
Gambar 81. Geometri pahat bubut ulir metris segitiga
