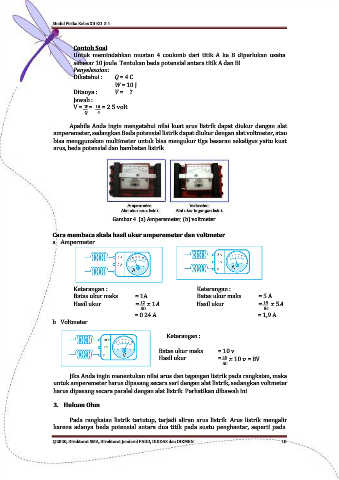

Page 10 - Modul Fisika Kelas XII KD 3.1

Modul Fisika Kelas XII KD 3.1

Contoh Soal
Untuk memindahkan muatan 4 coulomb dari titik A ke B diperlukan usaha
sebesar 10 joule. Tentukan beda potensial antara titik A dan B!
Penyelesaian:
Diketahui : Q = 4 C
W = 10 J
Ditanya : V = ... ?
Jawab :
V = = = 2.5 volt
10

4

Apabila Anda ingin mengetahui nilai kuat arus listrik dapat diukur dengan alat
amperemeter, sedangkan Beda potensial listrik dapat diukur dengan alat voltmeter, atau
bisa menggunakan multimeter untuk bisa mengukur tiga besaran sekaligus yaitu kuat
arus, beda potensial dan hambatan listrik.

Gambar 4. (a) Amperemeter, (b) voltmeter

Cara membaca skala hasil ukur amperemeter dan voltmeter
a. Ampermeter

Keterangan : Keterangan :
Batas ukur maks = 1A Batas ukur maks = 5 A
Hasil ukur = 1 Hasil ukur = 5
19
12
50 50
= 0.24 A = 1,9 A
b. Voltmeter
Keterangan :

Batas ukur maks = 10 v
Hasil ukur = 10 = 8V
40
50

Jika Anda ingin menentukan nilai arus dan tegangan listrik pada rangkaian, maka
untuk amperemeter harus dipasang secara seri dengan alat listrik, sedangkan voltmeter
harus dipasang secara paralel dengan alat listrik. Perhatikan dibawah ini.

3. Hukum Ohm

Pada rangkaian listrik tertutup, terjadi aliran arus listrik. Arus listrik mengalir
karena adanya beda potensial antara dua titik pada suatu penghantar, seperti pada
