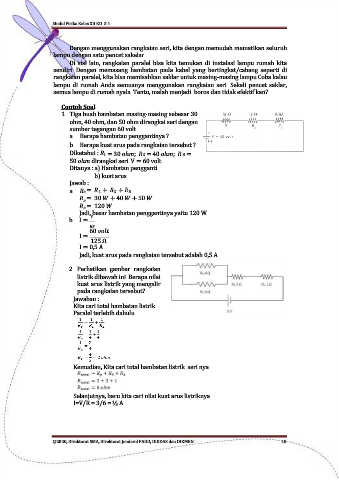

Modul Fisika Kelas XII KD 3.1

Dengan menggunakan rangkaian seri, kita dengan memudah mematikan seluruh
lampu dengan satu pencet sakelar
Di sisi lain, rangkaian paralel bisa kita temukan di instalasi lampu rumah kita
sendiri. Dengan memasang hambatan pada kabel yang bertingkat/cabang seperti di
rangkaian paralel, kita bisa memisahkan saklar untuk masing-masing lampu.Coba kalau
lampu di rumah Anda semuanya menggunakan rangkaian seri. Sekali pencet saklar,
semua lampu di rumah nyala. Tentu, malah menjadi boros dan tidak efektif kan?

Contoh Soal
1. Tiga buah hambatan masing-masing sebesar 30
ohm, 40 ohm, dan 50 ohm dirangkai seri dengan
sumber tegangan 60 volt.
a. Berapa hambatan penggantinya ?
b. Berapa kuat arus pada rangkaian tersebut ?
Diketahui : 1 = 30 ℎ ; 2 = 40 ℎ ; 3 =
50 ℎ dirangkai seri. V = 60 volt
Ditanya : a) Hambatan pengganti
b) kuat arus
Jawab :
a. = 1 + 2 + 3
= 30 + 40 + 50
= 120
Jadi, besar hambatan penggantinya yaitu 120 W

b. I =

60
I =
125 Ω.
I = 0,5 A
Jadi, kuat arus pada rangkaian tersebut adalah 0,5 A

2. Perhatikan gambar rangkaian
listrik dibawah ini. Berapa nilai
kuat arus listrik yang mengalir
pada rangkaian tersebut?
Jawaban :
Kita cari total hambatan listrik
Paralel terlebih dahulu.

Kemudian, Kita cari total hambatan listrik seri nya.

Selanjutnya, baru kita cari nilai kuat arus listriknya.
I=V/R = 3/6 = ½ A
