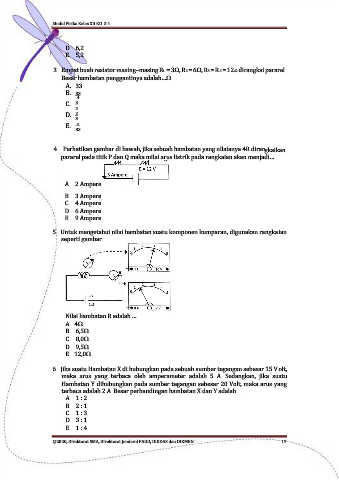

Modul Fisika Kelas XII KD 3.1

D. 6,2
E. 5,2

3. Empat buah resistor masing–masing R1 = 3, R2 = 6, R3 = R4 = 12 dirangkai pararel.
Besar hambatan penggantinya adalah…
A. 33
B. 33
4
3
C.
2
2
D.
3
E.
4
33

4. Perhatikan gambar di bawah, jika sebuah hambatan yang nilaianya 4R dirangkaikan
pararel pada titik P dan Q maka milai arus listrik pada rangkaian akan menjadi…

A. 2 Ampere

B. 3 Ampere
C. 4 Ampere
D. 6 Ampere
E. 9 Ampere

5. Untuk mengetahui nilai hambatan suatu komponen kumparan, digunakan rangkaian
seperti gambar.

Nilai hambatan R adalah …
A. 4
B. 6,5
C. 8,0
D. 9,5
E. 12,0

6. Jika suatu Hambatan X di hubungkan pada sebuah sumber tegangan sebesar 15 Volt,
maka arus yang terbaca oleh amperameter adalah 5 A. Sedangkan, jika suatu
Hambatan Y dihubungkan pada sumber tegangan sebesar 20 Volt, maka arus yang
terbaca adalah 2 A. Besar perbandingan hambatan X dan Y adalah ....
A. 1 : 2
B. 2 : 1
C. 1 : 3
D. 3 : 1
E. 1 : 4
