Завдання. Дорисувати, у якому напрямку рухається вода і відхідні гази.

Робоче
масло

Робоче Дренаж
повітря

Повітряне
ущільнення

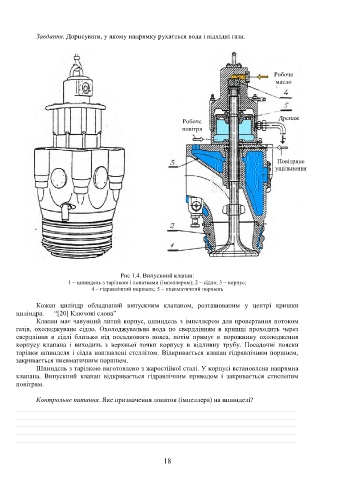

Рис 1.4. Випускний клапан:
1 – шпиндель з тарілкою і лопатками (імпеллером); 2 – сідло; 3 – корпус;
4 – гідравлічний поршень; 5 – пневматичний поршень

Кожен циліндр обладнаний випускним клапаном, розташованим у центрі кришки
циліндра. “[20] Ключові слова”
Клапан має чавунний литий корпус, шпиндель з імпеллером для провертання потоком
газів, охолоджуване сідло. Охолоджувальна вода по свердлінням в кришці проходить через
свердління в сідлі близько від посадкового пояса, потім прямує в порожнину охолодження
корпусу клапана і виходить з верхньої точки корпусу в відливну трубу. Посадочні пояски
тарілки шпинделя і сідла наплавлені стеллітом. Відкривається клапан гідравлічним поршнем,
закривається пневматичним поршнем.
Шпиндель з тарілкою виготовлено з жаростійкої сталі. У корпусі встановлена напрямна
клапана. Випускний клапан відкривається гідравлічним приводом і закривається стисненим
повітрям.

Контрольне питання. Яке призначення лопаток (імпеллера) на шпинделі?
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
