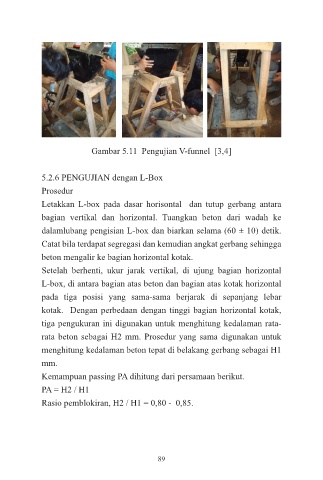

Gambar 5.11 Pengujian V-funnel [3,4]
5.2.6 PENGUJIAN dengan L-Box
Prosedur
Letakkan L-box pada dasar horisontal dan tutup gerbang antara
bagian vertikal dan horizontal. Tuangkan beton dari wadah ke
dalamlubang pengisian L-box dan biarkan selama (60 ± 10) detik.
Catat bila terdapat segregasi dan kemudian angkat gerbang sehingga
beton mengalir ke bagian horizontal kotak.
Setelah berhenti, ukur jarak vertikal, di ujung bagian horizontal
L-box, di antara bagian atas beton dan bagian atas kotak horizontal
pada tiga posisi yang sama-sama berjarak di sepanjang lebar
kotak. Dengan perbedaan dengan tinggi bagian horizontal kotak,
tiga pengukuran ini digunakan untuk menghitung kedalaman rata-
rata beton sebagai H2 mm. Prosedur yang sama digunakan untuk
menghitung kedalaman beton tepat di belakang gerbang sebagai H1
mm.
Kemampuan passing PA dihitung dari persamaan berikut.
PA = H2 / H1
Rasio pemblokiran, H2 / H1 = 0,80 - 0,85.
