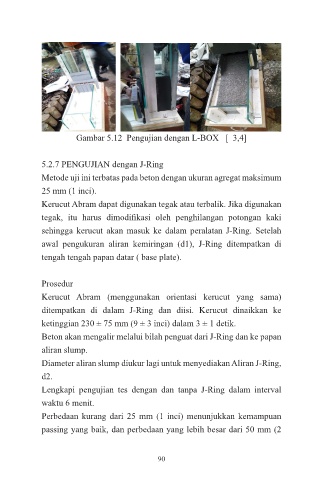

Page 110 - PRATIKTO-BETON-KINERJA-TINGGI
P. 110
Gambar 5.12 Pengujian dengan L-BOX [ 3,4]
5.2.7 PENGUJIAN dengan J-Ring
Metode uji ini terbatas pada beton dengan ukuran agregat maksimum
25 mm (1 inci).
Kerucut Abram dapat digunakan tegak atau terbalik. Jika digunakan
tegak, itu harus dimodifikasi oleh penghilangan potongan kaki
sehingga kerucut akan masuk ke dalam peralatan J-Ring. Setelah
awal pengukuran aliran kemiringan (d1), J-Ring ditempatkan di
tengah tengah papan datar ( base plate).
Prosedur
Kerucut Abram (menggunakan orientasi kerucut yang sama)
ditempatkan di dalam J-Ring dan diisi. Kerucut dinaikkan ke
ketinggian 230 ± 75 mm (9 ± 3 inci) dalam 3 ± 1 detik.
Beton akan mengalir melalui bilah penguat dari J-Ring dan ke papan
aliran slump.
Diameter aliran slump diukur lagi untuk menyediakan Aliran J-Ring,
d2.
Lengkapi pengujian tes dengan dan tanpa J-Ring dalam interval
waktu 6 menit.
Perbedaan kurang dari 25 mm (1 inci) menunjukkan kemampuan
passing yang baik, dan perbedaan yang lebih besar dari 50 mm (2
90
