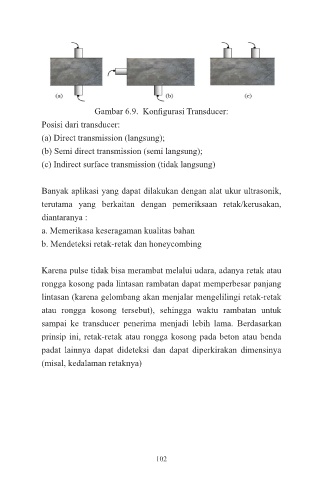

Gambar 6.9. Konfigurasi Transducer:
Posisi dari transducer:
(a) Direct transmission (langsung);

(b) Semi direct transmission (semi langsung);
(c) Indirect surface transmission (tidak langsung)

Banyak aplikasi yang dapat dilakukan dengan alat ukur ultrasonik,

terutama yang berkaitan dengan pemeriksaan retak/kerusakan,
diantaranya :
a. Memerikasa keseragaman kualitas bahan
b. Mendeteksi retak-retak dan honeycombing

Karena pulse tidak bisa merambat melalui udara, adanya retak atau
rongga kosong pada lintasan rambatan dapat memperbesar panjang
lintasan (karena gelombang akan menjalar mengelilingi retak-retak

atau rongga kosong tersebut), sehingga waktu rambatan untuk
sampai ke transducer penerima menjadi lebih lama. Berdasarkan
prinsip ini, retak-retak atau rongga kosong pada beton atau benda
padat lainnya dapat dideteksi dan dapat diperkirakan dimensinya

(misal, kedalaman retaknya)
