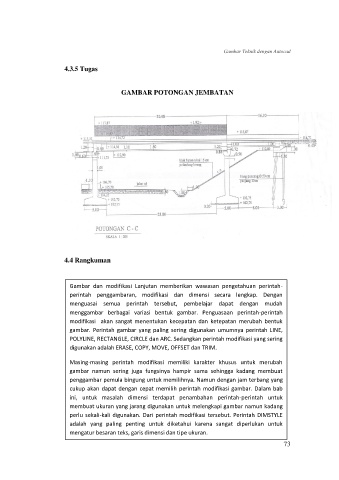

Page 80 - Gambar Teknik dengan AutoCAD_Dyah Nurwidyaningrum

Gambar Teknik dengan Autocad

4.3.5 Tugas

GAMBAR POTONGAN JEMBATAN

4.4 Rangkuman

Gambar dan modifikasi Lanjutan memberikan wawasan pengetahuan perintah-

perintah penggambaran, modifikasi dan dimensi secara lengkap. Dengan
menguasai semua perintah tersebut, pembelajar dapat dengan mudah

menggambar berbagai variasi bentuk gambar. Penguasaan perintah-perintah
modifikasi akan sangat menentukan kecepatan dan ketepatan merubah bentuk

gambar. Perintah gambar yang paling sering digunakan umumnya perintah LINE,
POLYLINE, RECTANGLE, CIRCLE dan ARC. Sedangkan perintah modifikasi yang sering

digunakan adalah ERASE, COPY, MOVE, OFFSET dan TRIM.

Masing-masing perintah modifikasi memiliki karakter khusus untuk merubah

gambar namun sering juga fungsinya hampir sama sehingga kadang membuat
penggambar pemula bingung untuk memilihnya. Namun dengan jam terbang yang

cukup akan dapat dengan cepat memilih perintah modifikasi gambar. Dalam bab
ini, untuk masalah dimensi terdapat penambahan perintah-perintah untuk

membuat ukuran yang jarang digunakan untuk melengkapi gambar namun kadang
perlu sekali-kali digunakan. Dari perintah modifikasi tersebut. Perintah DIMSTYLE
adalah yang paling penting untuk diketahui karena sangat diperlukan untuk
mengatur besaran teks, garis dimensi dan tipe ukuran.
73
