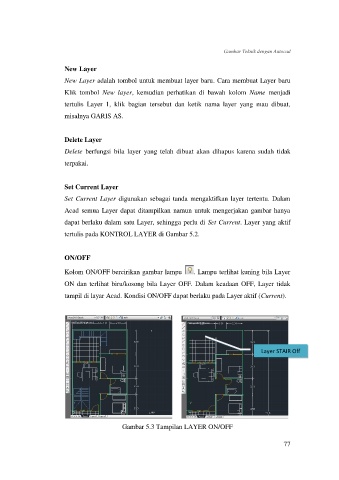

Gambar Teknik dengan Autocad
New Layer
New Layer adalah tombol untuk membuat layer baru. Cara membuat Layer baru
Klik tombol New layer, kemudian perhatikan di bawah kolom Name menjadi
tertulis Layer 1, klik bagian tersebut dan ketik nama layer yang mau dibuat,
misalnya GARIS AS.
Delete Layer
Delete berfungsi bila layer yang telah dibuat akan dihapus karena sudah tidak
terpakai.
Set Current Layer
Set Current Layer digunakan sebagai tanda mengaktifkan layer tertentu. Dalam
Acad semua Layer dapat ditampilkan namun untuk mengerjakan gambar hanya
dapat berlaku dalam satu Layer, sehingga perlu di Set Current. Layer yang aktif
tertulis pada KONTROL LAYER di Gambar 5.2.
ON/OFF
Kolom ON/OFF bercirikan gambar lampu . Lampu terlihat kuning bila Layer
ON dan terlihat biru/kosong bila Layer OFF. Dalam keadaan OFF, Layer tidak
tampil di layar Acad. Kondisi ON/OFF dapat berlaku pada Layer aktif (Current).
Layer STAIR Off
Gambar 5.3 Tampilan LAYER ON/OFF
77
