Page 88 - Gambar Teknik dengan AutoCAD_Dyah Nurwidyaningrum
P. 88
Gambar Teknik dengan Autocad
Lineweight
Lineweight digunakan untuk mengatur ketebalan garis gambar. Seperti di tabel
Recomended Pencil Grades, Garis dinding sebagai garis penampang (Cutting
Plane Line) direkomendasikan tebal. Ketebalan garis akan tampak bila tombol
Show/Hide lineweight diaktifkan. Tombol tersebut terletak di bawah layar Acad.
Tombol Show/HideLW

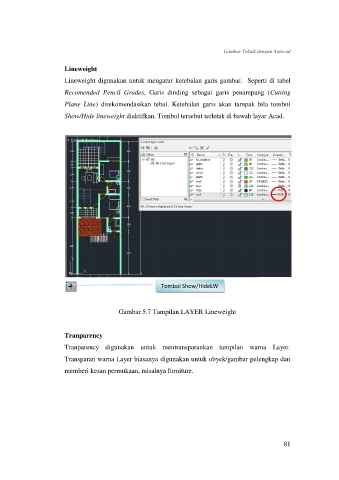

Gambar 5.7 Tampilan LAYER Lineweight
Tranparency
Tranparency digunakan untuk mentransparankan tampilan warna Layer.
Transparan warna Layer biasanya digunakan untuk obyek/gambar pelengkap dan
memberi kesan permukaan, misalnya furniture.
81
