Gambar Teknik dengan Autocad
B. GRIPS dan PROPERTIES
GRIPS adalah titik-titik warna biru yang menandakan batas entiti. Grips timbul
setiap kita mengklik obyek. Satu Titik Grips dapat ditarik dengan kursor untuk
pengeditan sederhana. Dengan timbulnya grips menunjukkan obyek siap untuk
pengeditan.

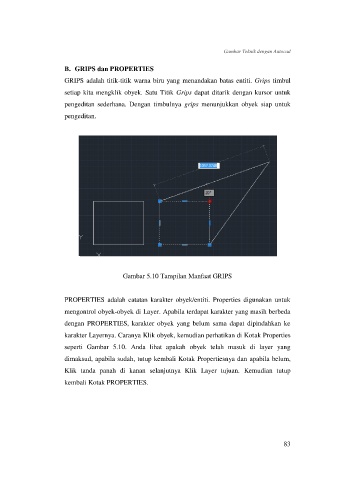

Gambar 5.10 Tampilan Manfaat GRIPS
PROPERTIES adalah catatan karakter obyek/entiti. Properties digunakan untuk
mengontrol obyek-obyek di Layer. Apabila terdapat karakter yang masih berbeda
dengan PROPERTIES, karakter obyek yang belum sama dapat dipindahkan ke
karakter Layernya. Caranya Klik obyek, kemudian perhatikan di Kotak Properties
seperti Gambar 5.10. Anda lihat apakah obyek telah masuk di layer yang
dimaksud, apabila sudah, tutup kembali Kotak Propertiesnya dan apabila belum,
Klik tanda panah di kanan selanjutnya Klik Layer tujuan. Kemudian tutup
kembali Kotak PROPERTIES.
83
