Tanda Utara

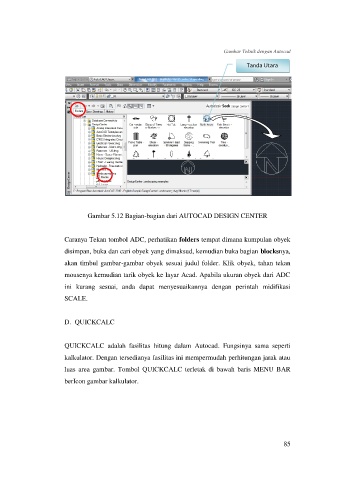

Gambar 5.12 Bagian-bagian dari AUTOCAD DESIGN CENTER
Caranya Tekan tombol ADC, perhatikan folders tempat dimana kumpulan obyek
disimpan, buka dan cari obyek yang dimaksud, kemudian buka bagian blocksnya,
akan timbul gambar-gambar obyek sesuai judul folder. Klik obyek, tahan tekan
mousenya kemudian tarik obyek ke layar Acad. Apabila ukuran obyek dari ADC
ini kurang sesuai, anda dapat menyesuaikannya dengan perintah midifikasi
SCALE.
D. QUICKCALC
QUICKCALC adalah fasilitas hitung dalam Autocad. Fungsinya sama seperti
kalkulator. Dengan tersedianya fasilitas ini mempermudah perhitungan jarak atau
luas area gambar. Tombol QUICKCALC terletak di bawah baris MENU BAR
berIcon gambar kalkulator.
