5.3.2 Menataletakkan Gambar (LAYOUT)
Penataletakkan gambar digunakan untuk mempersiapkan presentasi dan
pencetakkan gambar, perintah operasinya disebut LAYOUT. LAYOUT terletak
di atas Command Script dan disamping MODEL, tampil seperti lembaran kertas,
tersedia lembar Layout 1 dan Layout 2 di awal. Apabila tampilan presentasi
direncanakan beberapa lembar, Lembar Layout tersebut dapat diperbanyak dengan
perintah New layout. Ini mirip dengan program EXCEL. MODEL adalah layar
gambar Acad tempat kita menggambar obyek.

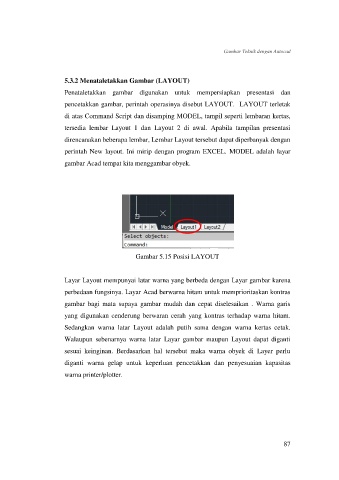

Gambar 5.15 Posisi LAYOUT
Layar Layout mempunyai latar warna yang berbeda dengan Layar gambar karena
perbedaan fungsinya. Layar Acad berwarna hitam untuk memprioritaskan kontras
gambar bagi mata supaya gambar mudah dan cepat diselesaikan . Warna garis
yang digunakan cenderung berwaran cerah yang kontras terhadap warna hitam.
Sedangkan warna latar Layout adalah putih sama dengan warna kertas cetak.
Walaupun sebenarnya warna latar Layar gambar maupun Layout dapat diganti
sesuai keinginan. Berdasarkan hal tersebut maka warna obyek di Layer perlu
diganti warna gelap untuk keperluan pencetakkan dan penyesuaian kapasitas
warna printer/plotter.
