Dyah Nurwidyaningrum, ST, MM, M.Ars.
Untuk menggunakan etiket standar Autocad, kita dapat menggunakan perintah
LAYOUT pada Menu Insert. Sebenarnya ketersediaan template etiket hanya
untuk setting kertas A1 tetapi bila waktu mendesak tetap dapat digunakan dengan
menyesuaikan besar huruf yang ada. Caranya Klik Insert, pilih Layout kemudian
LAYOUT TEMPLATE sampai timbul kotak seperti berikut:

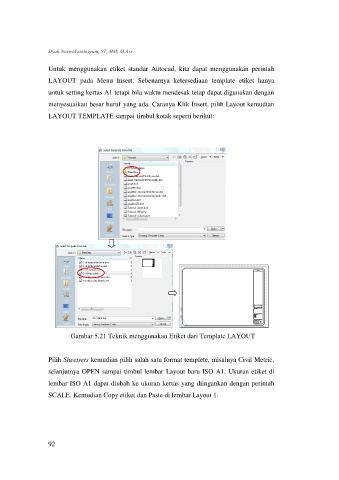

Gambar 5.21 Teknik menggunakan Etiket dari Template LAYOUT
Pilih Sheetsets kemudian pilih salah satu format templete, misalnya Civil Metric,
selanjutnya OPEN sampai timbul lembar Layout baru ISO A1. Ukuran etiket di
lembar ISO A1 dapat diubah ke ukuran kertas yang diingankan dengan perintah
SCALE. Kemudian Copy etiket dan Paste di lembar Layout 1.
92
