Gambar Teknik dengan Autocad

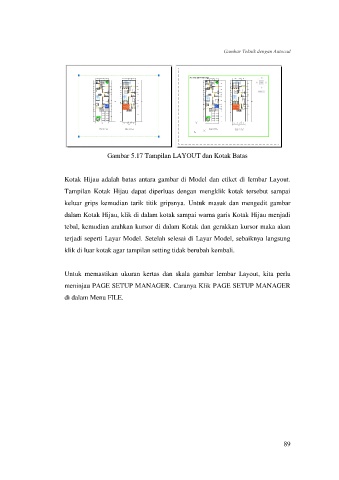

Gambar 5.17 Tampilan LAYOUT dan Kotak Batas
Kotak Hijau adalah batas antara gambar di Model dan etiket di lembar Layout.
Tampilan Kotak Hijau dapat diperluas dengan mengklik kotak tersebut sampai
keluar grips kemudian tarik titik gripsnya. Untuk masuk dan mengedit gambar
dalam Kotak Hijau, klik di dalam kotak sampai warna garis Kotak Hijau menjadi
tebal, kemudian arahkan kursor di dalam Kotak dan gerakkan kursor maka akan
terjadi seperti Layar Model. Setelah selesai di Layar Model, sebaiknya langsung
klik di luar kotak agar tampilan setting tidak berubah kembali.
Untuk memastikan ukuran kertas dan skala gambar lembar Layout, kita perlu
meninjau PAGE SETUP MANAGER. Caranya Klik PAGE SETUP MANAGER
di dalam Menu FILE.
89
