Gambar Teknik dengan Autocad

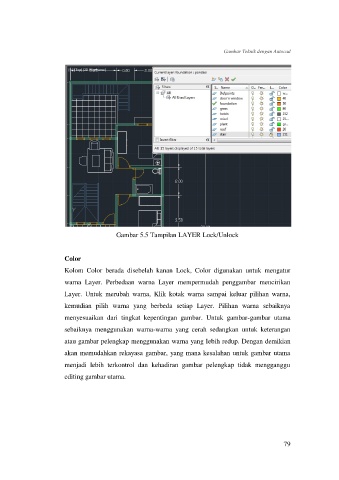

Gambar 5.5 Tampilan LAYER Lock/Unlock
Color
Kolom Color berada disebelah kanan Lock, Color digunakan untuk mengatur
warna Layer. Perbedaan warna Layer mempermudah penggambar mencirikan
Layer. Untuk merubah warna, Klik kotak warna sampai keluar pilihan warna,
kemudian pilih warna yang berbeda setiap Layer. Pilihan warna sebaiknya
menyesuaikan dari tingkat kepentingan gambar. Untuk gambar-gambar utama
sebaiknya menggunakan warna-warna yang cerah sedangkan untuk keterangan
atau gambar pelengkap menggunakan warna yang lebih redup. Dengan demikian
akan memudahkan rekayasa gambar, yang mana kesalahan untuk gambar utama
menjadi lebih terkontrol dan kehadiran gambar pelengkap tidak mengganggu
editing gambar utama.
