Misalnya, kelompok gambar pintu dikelompokkan dalam satu Layer yang
bernama PINTU. Layer dapat dipadankan seperti permukaan transparan yang
saling tumpuk dan tetap dapat terlihat seluruh gambar dari masing-masing Layer.
Setiap Layer dapat ditampilkan atau disembunyikan untuk sementara waktu.
Biasanya pada akhir fnishing gambar seluruh Layer ditampilkan kecuali layer
bantu
LAYER adalah perintah untuk manajemen gambar, artinya kita dapat mengatur
warna, tebal, jenis garis, dan keadaan obyek. Dalam kumpulan gambar yang
banyak, kita perlu dapat membedakan entiti-entiti gambar tersebut, dengan
perintah LAYER, obyek entiti dapat dibedakan dalam warna dan jenis garisnya.
Untuk mengaktifkan perintah LAYER, pilih LAYER di dalam Menu Format
sampai timbul Kotak Dialog Layer sebagai berikut:
New Layer Delete Set Current
Kontrol LAYER

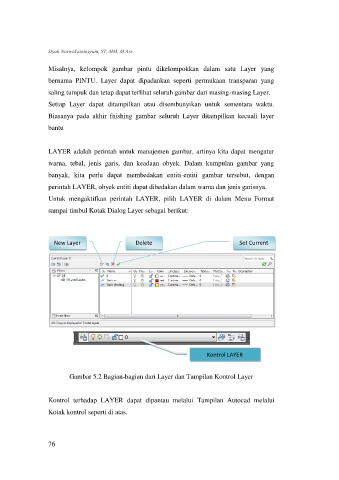

Gambar 5.2 Bagian-bagian dari Layer dan Tampilan Kontrol Layer
Kontrol terhadap LAYER dapat dipantau melalui Tampilan Autocad melalui
Kotak kontrol seperti di atas.
