Page 34 - Modul Astrofisika

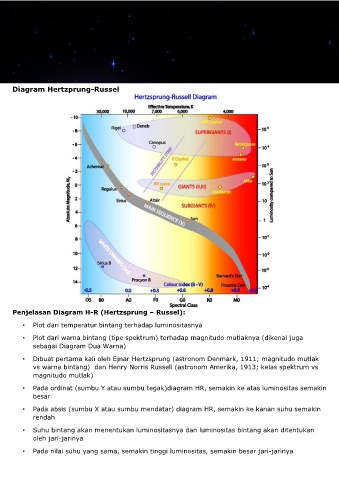

Diagram Hertzprung-Russel

Penjelasan Diagram H-R (Hertzsprung – Russel):

• Plot dari temperatur bintang terhadap luminositasnya
• Plot dari warna bintang (tipe spektrum) terhadap magnitudo mutlaknya (dikenal juga
sebagai Diagram Dua Warna)

• Dibuat pertama kali oleh Ejnar Hertzsprung (astronom Denmark, 1911; magnitudo mutlak

vs warna bintang) dan Henry Norris Russell (astronom Amerika, 1913; kelas spektrum vs
magnitudo mutlak)

• Pada ordinat (sumbu Y atau sumbu tegak)diagram HR, semakin ke atas luminositas semakin
besar

• Pada absis (sumbu X atau sumbu mendatar) diagram HR, semakin ke kanan suhu semakin

rendah
• Suhu bintang akan menentukan luminositasnya dan luminositas bintang akan ditentukan

oleh jari-jarinya

• Pada nilai suhu yang sama, semakin tinggi luminositas, semakin besar jari-jarinya
