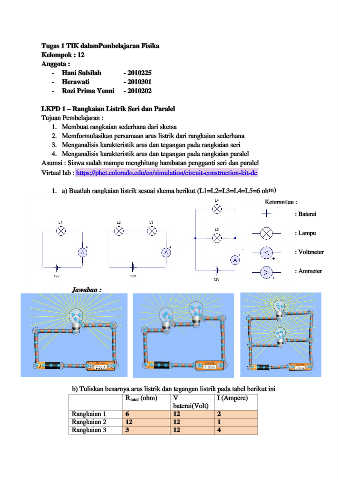

Page 1 - LKPD ANDROID
P. 1
Tugas 1 TIK dalamPembelajaran Fisika
Kelompok : 12
Anggota :
- Hani Sulsilah - 2010225
- Herawati - 2010301
- Rozi Prima Yenni - 2010202
LKPD 1 – Rangkaian Listrik Seri dan Paralel
Tujuan Pembelajaran :
1. Membuat rangkaian sederhana dari sketsa
2. Memformulasikan persamaan arus listrik dari rangkaian sederhana
3. Menganalisis karakteristik arus dan tegangan pada rangkaian seri
4. Menganalisis karakteristik arus dan tegangan pada rangkaian paralel
Asumsi : Siswa sudah mampu menghitung hambatan pengganti seri dan paralel
Virtual lab : https://phet.colorado.edu/en/simulation/circuit-construction-kit-dc
1. a) Buatlah rangkaian listrik sesuai skema berikut (L1=L2=L3=L4=L5=6 ohm)
Keterangan :
: Baterai
: Lampu
: Voltmeter
: Ammeter
Jawaban :
b) Tuliskan besarnya arus listrik dan tegangan listrik pada tabel berikut ini
Rtotal (ohm) V I (Ampere)
baterai(Volt)
Rangkaian 1 6 12 2
Rangkaian 2 12 12 1
Rangkaian 3 3 12 4
