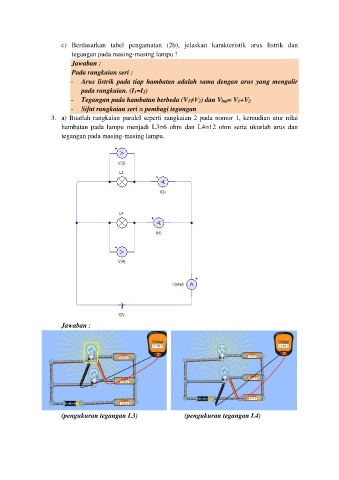

Page 3 - LKPD ANDROID
P. 3
c) Berdasarkan tabel pengamatan (2b), jelaskan karakteristik arus listrik dan
tegangan pada masing-masing lampu !
Jawaban :
Pada rangkaian seri :
- Arus listrik pada tiap hambatan adalah sama dengan arus yang mengalir
pada rangkaian. (I1=I2)
- Tegangan pada hambatan berbeda (V1≠V2) dan Vbat= V1+V2
- Sifat rangkaian seri = pembagi tegangan
3. a) Buatlah rangkaian paralel seperti rangkaian 2 pada nomor 1, kemudian atur nilai
hambatan pada lampu menjadi L3=6 ohm dan L4=12 ohm serta ukurlah arus dan
tegangan pada masing-masing lampu.
Jawaban :
(pengukuran tegangan L3) (pengukuran tegangan L4)
