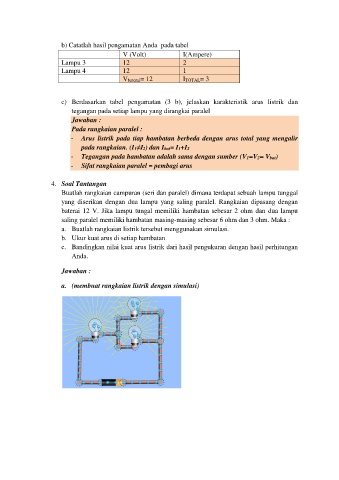

Page 4 - LKPD ANDROID

b) Catatlah hasil pengamatan Anda pada tabel
V (Volt) I(Ampere)
Lampu 3 12 2
Lampu 4 12 1
Vbaterai= 12 ITOTAL= 3

c) Berdasarkan tabel pengamatan (3 b), jelaskan karakteristik arus listrik dan
tegangan pada setiap lampu yang dirangkai paralel
Jawaban :
Pada rangkaian paralel :

- Arus listrik pada tiap hambatan berbeda dengan arus total yang mengalir
pada rangkaian. (I1≠I2) dan Ibat= I1+I2
- Tegangan pada hambatan adalah sama dengan sumber (V1=V2= Vbat)
- Sifat rangkaian paralel = pembagi arus

4. Soal Tantangan
Buatlah rangkaian campuran (seri dan paralel) dimana terdapat sebuah lampu tunggal
yang diserikan dengan dua lampu yang saling paralel. Rangkaian dipasang dengan
baterai 12 V. Jika lampu tungal memiliki hambatan sebesar 2 ohm dan dua lampu
saling paralel memiliki hambatan masing-masing sebesar 6 ohm dan 3 ohm. Maka :
a. Buatlah rangkaian listrik tersebut menggunakan simulasi.
b. Ukur kuat arus di setiap hambatan
c. Bandingkan nilai kuat arus listrik dari hasil pengukuran dengan hasil perhitungan
Anda.

Jawaban :

a. (membuat rangkaian listrik dengan simulasi)
