a. Tinggi jagaan (ruang bebas) / Clearance

Ruang bebas adalah jarak jagaan yang diberikan untuk
menghindari rusaknya struktur atas jembatan karena adanya
tumbukan dari benda-benda hanyutan atau benda yang lewat di
bawah jembatan. Clearance (ruang bebas) diukur dari permukaan
air banjir sampai batas paling bawah struktur atas jembatan.
Besarnya clearance bervariasi, tergantung dari jenis sungai dan
benda yang lewat di bawah jembatan.

Nilai ruang bebas di bawah jembatan ditentukan sebagai berikut:
C = 0,5 m ; untuk jembatan di atas sungai pengairan
C = 1,0 m ; untuk sungai alam yang tidak membawa hanyutan .
C = 1,5 m ; untuk sungai alam yang membawa benda hanyutan.
C = 2,5 m ; untuk sungai alam yang tidak diketahui kondisinya.
C = 5,1 m ; untuk jembatan jalan layang.
C  15 m; untuk jembatan di atas laut dan di atas sungai yang
digunakan untuk alur pelayaran.

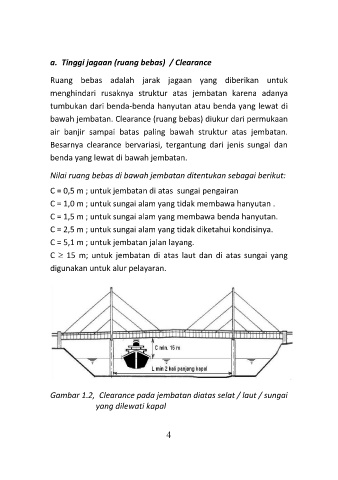

Gambar 1.2, Clearance pada jembatan diatas selat / laut / sungai
yang dilewati kapal
