diatas pilar untuk peninjauan pilar dan bekerja diatas kepala
jembatan untuk perhitungan kepala jembatan.
2
Beban merata (q) sebesar 9 kN/m ; bekerja pada seluruh
lantai jembatan selebar lajur lalu lintas, untuk perhitungan
struktur atas dan struktur bawah jembatan, sedangkan beban
merata (q) sebesar 5 kN/m2 bekerja pada trotoar selebar
trotoar.
2
Beban merata (q) sebesar 9 kN/m , digunakan untuk
peninjauan bentang sampai 30m, jika bentang jembatan lebih
dari 30 m, maka besarnya beban q mengikuti rumus dibawah:
Untuk : L  30m : q = 9 kN/m =0,9 t/m
2

 15   15 
Ubtuk : L  30m : q = 9 0,5+  kN/m =0,9 0,5+  t/m 2
2


 L   L 
Atau mengikuti diagram dibawah:

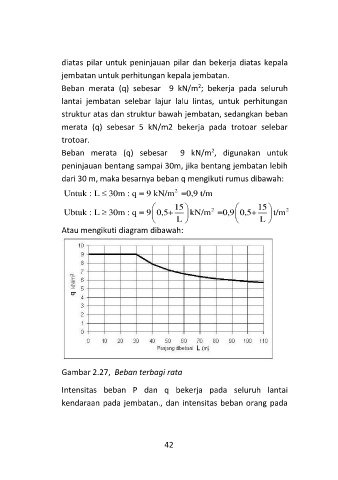

Gambar 2.27, Beban terbagi rata

Intensitas beban P dan q bekerja pada seluruh lantai
kendaraan pada jembatan., dan intensitas beban orang pada
