P. 47

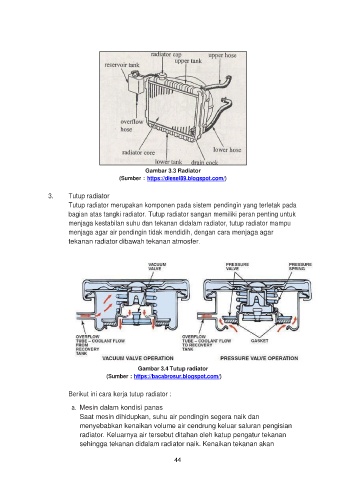

Gambar 3.3 Radiator
(Sumber : https://diesel89.blogspot.com/)
3. Tutup radiator
Tutup radiator merupakan komponen pada sistem pendingin yang terletak pada
bagian atas tangki radiator. Tutup radiator sangan memiliki peran penting untuk
menjaga kestabilan suhu dan tekanan didalam radiator, tutup radiator mampu
menjaga agar air pendingin tidak mendidih, dengan cara menjaga agar
tekanan radiator dibawah tekanan atmosfer.
Gambar 3.4 Tutup radiator
(Sumber : https://bacabrosur.blogspot.com/)
Berikut ini cara kerja tutup radiator :
a. Mesin dalam kondisi panas
Saat mesin dihidupkan, suhu air pendingin segera naik dan
menyebabkan kenaikan volume air cendrung keluar saluran pengisian
radiator. Keluarnya air tersebut ditahan oleh katup pengatur tekanan
sehingga tekanan didalam radiator naik. Kenaikan tekanan akan
44
