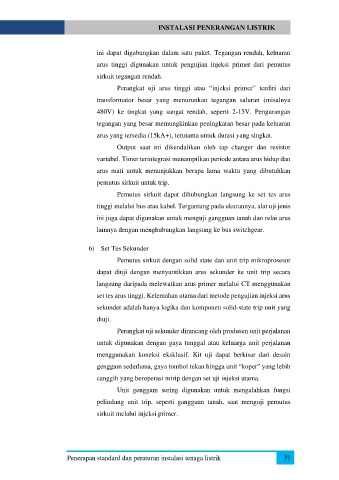

INSTALASI PENERANGAN LISTRIK
ini dapat digabungkan dalam satu paket. Tegangan rendah, keluaran
arus tinggi digunakan untuk pengujian injeksi primer dari pemutus
sirkuit tegangan rendah.
Perangkat uji arus tinggi atau “injeksi primer” terdiri dari
transformator besar yang menurunkan tegangan saluran (misalnya
480V) ke tingkat yang sangat rendah, seperti 2-15V. Pengurangan
tegangan yang besar memungkinkan peningkatan besar pada keluaran
arus yang tersedia (15kA+), terutama untuk durasi yang singkat.
Output saat ini dikendalikan oleh tap changer dan resistor
variabel. Timer terintegrasi menampilkan periode antara arus hidup dan
arus mati untuk menunjukkan berapa lama waktu yang dibutuhkan
pemutus sirkuit untuk trip.
Pemutus sirkuit dapat dihubungkan langsung ke set tes arus
tinggi melalui bus atau kabel. Tergantung pada ukurannya, alat uji jenis
ini juga dapat digunakan untuk menguji gangguan tanah dan relai arus
lainnya dengan menghubungkan langsung ke bus switchgear.
6) Set Tes Sekunder
Pemutus sirkuit dengan solid state dan unit trip mikroprosesor
dapat diuji dengan menyuntikkan arus sekunder ke unit trip secara
langsung daripada melewatkan arus primer melalui CT menggunakan
set tes arus tinggi. Kelemahan utama dari metode pengujian injeksi arus
sekunder adalah hanya logika dan komponen solid-state trip unit yang
diuji.
Perangkat uji sekunder dirancang oleh produsen unit perjalanan
untuk digunakan dengan gaya tunggal atau keluarga unit perjalanan
menggunakan koneksi eksklusif. Kit uji dapat berkisar dari desain
genggam sederhana, gaya tombol tekan hingga unit “koper” yang lebih
canggih yang beroperasi mirip dengan set uji injeksi utama.
Unit genggam sering digunakan untuk mengalahkan fungsi
pelindung unit trip, seperti gangguan tanah, saat menguji pemutus
sirkuit melalui injeksi primer.
Penerapan standard dan peraturan instalasi tenaga listrik 37
