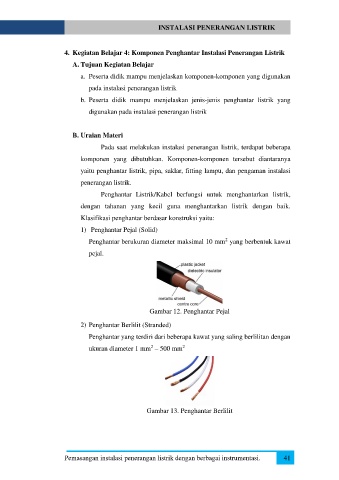

Page 53 - Modul Instalasi Penerangan Listrik

INSTALASI PENERANGAN LISTRIK

4. Kegiatan Belajar 4: Komponen Penghantar Instalasi Penerangan Listrik
A. Tujuan Kegiatan Belajar

a. Peserta didik mampu menjelaskan komponen-komponen yang digunakan
pada instalasi penerangan listrik

b. Peserta didik mampu menjelaskan jenis-jenis penghantar listrik yang

digunakan pada instalasi penerangan listrik

B. Uraian Materi
Pada saat melakukan instalasi penerangan listrik, terdapat beberapa

komponen yang dibutuhkan. Komponen-komponen tersebut diantaranya

yaitu penghantar listrik, pipa, saklar, fitting lampu, dan pengaman instalasi
penerangan listrik.

Penghantar Listrik/Kabel berfungsi untuk menghantarkan listrik,
dengan tahanan yang kecil guna menghantarkan listrik dengan baik.

Klasifikasi penghantar berdasar konstruksi yaitu:

1) Penghantar Pejal (Solid)
2
Penghantar berukuran diameter maksimal 10 mm yang berbentuk kawat
pejal.

Gambar 12. Penghantar Pejal

2) Penghantar Berlilit (Stranded)

Penghantar yang terdiri dari beberapa kawat yang saling berlilitan dengan
2
2
ukuran diameter 1 mm – 500 mm

Gambar 13. Penghantar Berlilit

Pemasangan instalasi penerangan listrik dengan berbagai instrumentasi. 41
