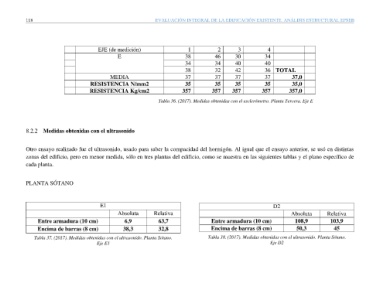

118 EVALUACIÓN INTEGRAL DE LA EDIFICACIÓN EXISTENTE. ANÁLISIS ESTRUCTURAL EPSEB

EJE (de medición) 1 2 3 4
E 38 46 30 34
34 34 40 40
38 32 42 36 TOTAL
MEDIA 37 37 37 37 37,0
RESISTENCIA N/mm2 35 35 35 35 35,0
RESISTENCIA Kg/cm2 357 357 357 357 357,0

Tabla 36. (2017). Medidas obtenidas con el esclerómetro. Planta Tercera. Eje E

Medidas obtenidas con el ultrasonido

Otro ensayo realizado fue el ultrasonido, usado para saber la compacidad del hormigón. Al igual que el ensayo anterior, se usó en distintas

zonas del edificio, pero en menor medida, sólo en tres plantas del edificio, como se muestra en las siguientes tablas y el plano específico de
cada planta.

PLANTA SÓTANO

E1 D2
Absoluta Relativa Absoluta Relativa
Entre armadura (10 cm) 6,9 63,7 Entre armadura (10 cm) 108,9 103,9
Encima de barras (8 cm) 38,3 32,8 Encima de barras (8 cm) 50,3 45

Tabla 37. (2017). Medidas obtenidas con el ultrasonido. Planta Sótano. Tabla 38. (2017). Medidas obtenidas con el ultrasonido. Planta Sótano.
Eje E1 Eje D2
