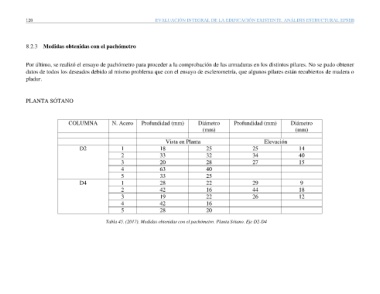

120 EVALUACIÓN INTEGRAL DE LA EDIFICACIÓN EXISTENTE. ANÁLISIS ESTRUCTURAL EPSEB
Medidas obtenidas con el pachómetro
Por último, se realizó el ensayo de pachómetro para proceder a la comprobación de las armaduras en los distintos pilares. No se pudo obtener
datos de todos los deseados debido al mismo problema que con el ensayo de esclerometría, que algunos pilares están recubiertos de madera o
pladur.
PLANTA SÓTANO
COLUMNA N. Acero Profundidad (mm) Diámetro Profundidad (mm) Diámetro
(mm) (mm)
Vista en Planta Elevación
D2 1 18 25 25 14
2 33 32 34 40
3 20 28 27 15
4 63 40
5 33 25
D4 1 28 22 29 9
2 42 16 44 18
3 19 22 26 12
4 42 16
5 28 20
Tabla 45. (2017). Medidas obtenidas con el pachómetro. Planta Sótano. Eje D2-D4
