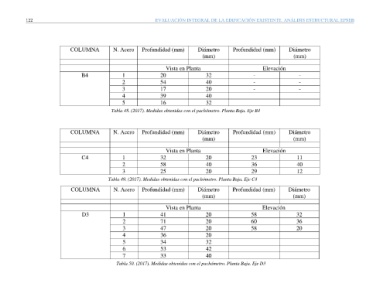

122 EVALUACIÓN INTEGRAL DE LA EDIFICACIÓN EXISTENTE. ANÁLISIS ESTRUCTURAL EPSEB

COLUMNA N. Acero Profundidad (mm) Diámetro Profundidad (mm) Diámetro
(mm) (mm)

Vista en Planta Elevación
B4 1 20 32 - -
2 54 40 - -
3 17 20 - -

4 39 40
5 16 32
Tabla 48. (2017). Medidas obtenidas con el pachómetro. Planta Baja. Eje B4

COLUMNA N. Acero Profundidad (mm) Diámetro Profundidad (mm) Diámetro

(mm) (mm)

Vista en Planta Elevación
C4 1 32 20 23 11
2 58 40 36 40
3 25 20 29 12
Tabla 49. (2017). Medidas obtenidas con el pachómetro. Planta Baja. Eje C4

COLUMNA N. Acero Profundidad (mm) Diámetro Profundidad (mm) Diámetro

(mm) (mm)

Vista en Planta Elevación
D3 1 41 20 58 32
2 71 20 60 36
3 47 20 58 20

4 36 20
5 34 32
6 53 42
7 33 40
Tabla 50. (2017). Medidas obtenidas con el pachómetro. Planta Baja. Eje D3
