3.2.1.6 ENTRECASCOS Y BOLSAS DE RESINAS 3.2.1.8 ATEJADO O ABARQUILLADO

Se medirán según su longitud (en mm), en la dirección paralela al eje de la pieza. El atejado mide o indica la deformación máxima de la anchura de la pieza. Se medirá colocando
una regla en aquella cara en que se observe el efecto cóncavo de la deformación (véase figura 16).
3.2.1.7 DEFORMACIONES El resultado se expresará en milímetros por cada 25 mm de anchura.

Flecha de cara y flecha de canto
Se medirá siempre sobre dos metro de longitud, utilizando una regla rígida de dos metros, aplicada
contra la pieza simétricamente respecto a punto de mayor formación, estimado visualmente.
Expresar el resultado en milímetros por cada dos metros (véase dimensión x en la figura 32, y
dimensión w en la figura 33).

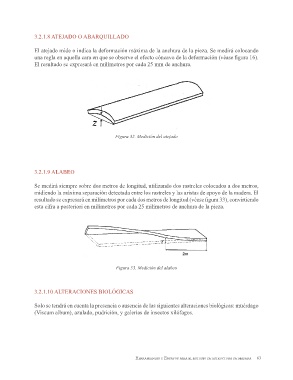

Figura 32. Medición del atejado

Figura 30. Medición de la curvatura en cara Figura 30. Medición de la curvatura en canto 3.2.1.9 ALABEO

Se medirá siempre sobre dos metros de longitud, utilizando dos rastreles colocados a dos metros,
midiendo la máxima separación detectada entre los rastreles y las aristas de apoyo de la madera. El
resultado se expresará en milímetros por cada dos metros de longitud (véase figura 33), convirtiendo
esta cifra a posteriori en milímetros por cada 25 milímetros de anchura de la pieza.

Figura 33. Medición del alabeo

3.2.1.10 ALTERACIONES BIOLÓGICAS

Solo se tendrá en cuenta la presencia o ausencia de las siguientes alteraciones biológicas: muérdago
(Viscum album), azulado, pudrición, y galerías de insectos xilófagos.

Figura 30. Ejemplo de medición de la curvatura en canto, haciendo uso de una
barra metálica rígida de 2 metros de longitud.
