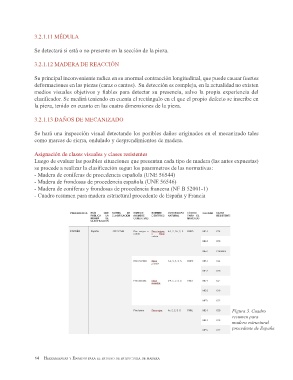

3.2.1.11 MÉDULA
Se detectará si está o no presente en la sección de la pieza.
3.2.1.12 MADERA DE REACCIÓN
Su principal inconveniente radica en su anormal contracción longitudinal, que puede causar fuertes
deformaciones en las piezas (caras o cantos). Su detección es compleja, en la actualidad no existen
medios visuales objetivos y fiables para detectar su presencia, salvo la propia experiencia del
clasificador. Se medirá teniendo en cuenta el rectángulo en el que el propio defecto se inscribe en
la pieza, tenido en cuanto en las cuatro dimensiones de la pieza.
3.2.1.13 DAÑOS DE MECANIZADO
Se hará una inspección visual detectando los posibles daños originados en el mecanizado tales
como marcas de sierra, ondulado y desprendimientos de madera.
Asignación de clases visuales y clases resistentes
Luego de evaluar las posibles situaciones que presentan cada tipo de madera (las antes expuestas)
se procede a realizar la clasificación segun los paarametros de las normativas:
- Madera de coníferas de procedencia española (UNE 56544)
- Madera de frondosas de procedencia española (UNE 56546)
- Madera de coníferas y frondosas de procedencia francesa (NF B 52001-1)
- Cuadro resumen para madera estructural procedente de España y Francia
Figura 3. Cuadro
resumen para
madera estructural
procedente de España
64 Herramientas y ensayos para el estudio de estructura de madera
3.2.2 ULTRASONIDOS
Los métodos acústicos se emplean para la clasificación y detección de las singularidades de
la madera en múltiples campos. La ventaja de los medios acústicos reside en su facilidad de
aplicación. El método de ensayo es rápido y objetivo, obteniéndose resultados y existiendo una
amplia oferta de equipos. La velocidad de un impulso ultrasónico (ultrasonic pulse velocity test
method), consiste en generar una onda de frecuencia ultrasónica y hacer pasar ese impulso a través
de la zona que queremos inspeccionar, desde el punto de generación hasta otro punto donde se
registra la llegada de la onda. El objetivo del ensayo es la medición del tiempo que tarda el primer
frente de onda en recorrer esos dos puntos, emisor y receptor. La presión sonora es máxima para la
dirección axial el palpador y disminuye para las direcciones oblicuas conforme aumenta el ángulo
de aplicación. En esta técnica, una discontinuidad en el material, como una fenda o un nudo, tienen
por efecto un aumento del tiempo transcurrido hasta llegar al receptor. El camino seguido por las
ondas ultrasónicas es mayor al tener que sortear un obstáculo.
Métodos de evaluación por Ultrasonidos:
• Método de ecos: emite ondas ultrasónicas que son reflejadas en la pared opuesta; en el caso
de encontrar en su camino una fisura se producirá un eco que se representa gráficamente en un
osciloscopio.
• Método de Transmisión: la frecuencia debe ser mucho más baja que en el método de ecos, para
conseguir un alcance mayor de los impulsos y poder sortear las irregularidades del material.
• Método de resonancia: exige un equipo mucho más complejo y únicamente es aplicable en el
laboratorio a probetas de ciertas dimensiones. La probeta se excita en su frecuencia propia mediante
un emisor electrodinámico de oscilaciones.
Realización del ensayo en viga de
madera:
http://normadera.tknika.net/es/
content/ensayos-destructivos-en-
vigas-de-abeto-douglas
Figura 34. Detalle de los componentes del equipo de emisión-
recepción de ondas ultrasónicas
Herramientas y ensayos para el estudio de estructura de madera 65
