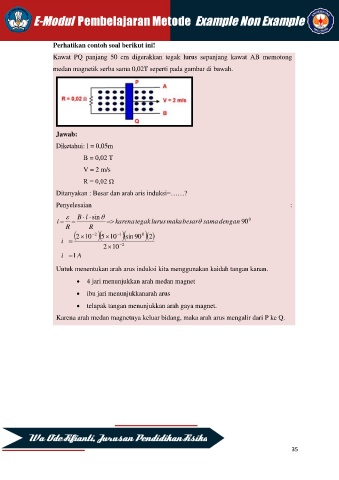

Perhatikan contoh soal berikut ini!

Kawat PQ panjang 50 cm digerakkan tegak lurus sepanjang kawat AB memotong
medan magnetik serba sama 0,02T seperti pada gambar di bawah.

Jawab:
Diketahui: l = 0,05m

B = 0,02 T
V = 2 m/s

R = 0,02 Ω

Ditanyakan : Besar dan arah aris induksi=……?
Penyelesaian :
 B  l sin

i = = = karena tegak lurus maka besar sama dengan 90 0
R R
(2 10 − 2 )(5 10 − 1 )(sin 90 0 )( ) 2
i =
2 10 − 2
i = 1 A

Untuk menentukan arah arus induksi kita menggunakan kaidah tangan kanan.

• 4 jari menunjukkan arah medan magnet

• ibu jari menunjukkanarah arus
• telapak tangan menunjukkan arah gaya magnet.

Karena arah medan magnetnya keluar bidang, maka arah arus mengalir dari P ke Q.

35
